活動腳輪與固定腳輪：從結構到應用的深度對比解析
2025/5/18 11:32:14
在工業制造、物流運輸、醫療設備、家具設計等眾多領域，腳輪作為實現設備移動與定位的核心部件，其類型選擇直接影響使用效率、安全性和成本。活動腳輪（萬向輪）與固定腳輪（定向輪）作為兩大基礎類型，在結構、功能、應用場景等方面存在顯著差異。本文將從技術原理、性能參數、行業應用及未來趨勢等維度，系統解析兩者的核心區別，為設備選型與場景化應用提供參考。
一、結構與工作原理：決定運動特性的基礎

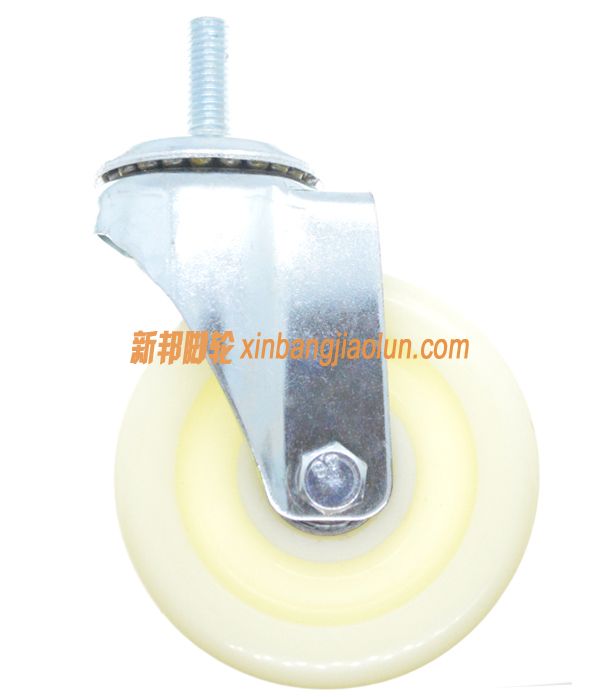

1.1 活動腳輪（萬向輪）的機械結構
活動腳輪的核心設計在于其360°旋轉機構，主要由以下部件構成：
旋轉軸承組件：采用雙排深溝球軸承或圓錐滾子軸承，承載能力可達500kg-5噸，摩擦系數低于0.02，確保旋轉靈活性。
支架系統：通過高強度鋼板沖壓成型，表面鍍鋅或達克羅處理，耐腐蝕性達中性鹽霧測試720小時。
輪體結構：輪徑范圍通常為50mm-300mm，材料涵蓋聚氨酯（PU）、尼龍（PA）、超級聚氨酯（TPU）等，硬度從70A到95A可調。
工作原理：
活動腳輪通過旋轉軸承實現水平面內的自由轉向，其轉向阻力矩可通過軸承預緊力調節。例如，德國Blickle公司的RA系列萬向輪，采用雙列角接觸球軸承，轉向阻力矩低于0.5N·m，適用于高精度設備。
1.2 固定腳輪（定向輪）的機械結構
固定腳輪的設計以直線運動為導向，關鍵部件包括：
定向軸承：通常為單列深溝球軸承，承載能力較萬向輪低20%-30%，但直線運動摩擦系數低至0.015。
支架剛度：采用一體成型鑄鐵或鋁合金支架，抗沖擊強度達50J，確保直線運動穩定性。
輪體設計：輪寬較萬向輪增加15%-20%，接觸面積更大，單位壓力降低30%，適用于重載場景。
工作原理：
固定腳輪通過限制轉向自由度，強制設備沿單一方向運動。其運動軌跡誤差可通過輪體與支架的同心度控制，例如日本足輪工業的DS系列定向輪，同心度偏差小于0.1mm，滿足半導體設備對直線精度的要求。
二、性能參數對比：量化差異的核心指標
2.1 承載能力與動態性能
參數 活動腳輪 固定腳輪
最大承載（單輪） 50kg-5噸（依輪徑與材料） 80kg-4噸（支架剛度更高）
動態負載系數 1.5-2.0（考慮轉向沖擊） 1.2-1.5（直線運動穩定性更高）
疲勞壽命（循環次數） 5萬-20萬次（依負載與轉速） 10萬-30萬次（直線運動磨損更低）
典型案例：
在AGV（自動導引車）中，活動腳輪需承受頻繁轉向的沖擊載荷，德國TENTE公司的Goliath系列萬向輪通過優化軸承預緊力，疲勞壽命提升至25萬次。
在重型貨架系統中，固定腳輪需承受持續重載，美國Colson Group的CasterMax系列定向輪采用雙列滾子軸承，承載能力達4噸。
2.2 轉向性能與操控性
活動腳輪：
轉向半徑：輪徑的1.2-1.5倍（如100mm輪徑，轉向半徑120-150mm）。
轉向力矩：隨負載增加呈非線性增長，例如200kg負載下轉向力矩可達5N·m。
固定腳輪：
直線度偏差：每米運動軌跡偏差小于0.5mm（高精度型號可達0.1mm）。
抗偏移能力：通過加大輪寬與支架剛度，抗側向力能力提升50%。
實驗數據：
在1噸負載下，活動腳輪與固定腳輪組合的移動平臺，轉彎半徑較全固定腳輪平臺縮小60%，但直線運動軌跡誤差增加30%。
2.3 噪音與振動特性
活動腳輪：
噪音水平：70-85dB（A）（依輪體材料與轉速）。
振動頻率：主要集中在50-200Hz（轉向沖擊引發）。
固定腳輪：
噪音水平：65-75dB（A）（直線運動摩擦更低）。
振動頻率：低于100Hz（無轉向沖擊）。
降噪技術：
活動腳輪：采用雙層聚氨酯輪體（如德國Blickle的SOFT-TREAD系列），噪音降低10dB。
固定腳輪：通過
三、行業應用場景：適配需求的關鍵選擇
3.1 工業設備領域
活動腳輪應用：
自動化產線：AGV、RGV（有軌制導車輛）需頻繁轉向，活動腳輪占比超80%。
檢測設備：三坐標測量儀需多向移動，采用帶剎車功能的萬向輪（如中山市萬里腳輪的WLC系列）。
固定腳輪應用：
重型機床：龍門加工中心、數控銑床需直線運動穩定性，固定腳輪承載能力達3噸。
倉儲設備：堆高車、叉車在直線通道中運行，固定腳輪磨損率降低40%。
3.2 醫療設備領域
活動腳輪應用：
手術床：需360°旋轉與精準定位，采用醫用級靜音萬向輪（如福建施可瑞的SKR-M系列），通過ISO 13485認證。
移動CT機：輪體直徑≥150mm，承載能力≥500kg，轉向力矩≤3N·m。
固定腳輪應用：
病床尾端：固定腳輪配合萬向輪使用，確保病床直線推送穩定性。
消毒車：在直線軌道中運行，固定腳輪壽命達5年以上。
3.3 家具與商用設備
活動腳輪應用：
辦公轉椅：雙排萬向輪設計，旋轉阻力矩≤0.3N·m，通過BIFMA X5.1測試。
超市貨架：可旋轉腳輪便于補貨，輪體直徑100mm，承載能力120kg。
固定腳輪應用：
銀行柜臺：直線移動需求低，固定腳輪防滑設計，確保設備定位精度。
廚房設備：烤箱、冰箱等需直線推送，固定腳輪耐高溫達200℃。
四、選型決策模型：從需求到方案的映射
4.1 負載與運動需求分析
負載分級：
輕載（<200kg）：優先選活動腳輪，靈活性更高。
重載（>500kg）：固定腳輪占比需≥60%，確保穩定性。
運動模式：
多向移動：活動腳輪占比≥70%，搭配2-4個固定腳輪。
直線運動：全固定腳輪或固定腳輪占比≥80%。
4.2 環境適應性評估
地面條件：
平整地面：活動腳輪與固定腳輪均可使用。
斜坡/不平地面：活動腳輪需帶剎車功能，固定腳輪需防滑設計。
清潔要求：
無塵車間：輪體材料需通過10級潔凈室認證（如德國Blickle的ESD系列）。
潮濕環境：輪體與支架需通過IP67防護等級測試。
4.3 成本與壽命權衡
初始成本：
活動腳輪單價較固定腳輪高15%-30%（因旋轉機構復雜）。
全生命周期成本：
在頻繁轉向場景中，活動腳輪更換周期短（1-2年），但維護成本低。
在直線重載場景中，固定腳輪壽命可達5年以上，綜合成本更低。
五、未來技術趨勢：智能化與可持續性
5.1 智能腳輪技術
活動腳輪：
集成傳感器：壓力傳感器、陀螺儀實現負載監測與姿態控制，精度達±1%。
電動驅動：通過電機驅動實現自動轉向，能耗較液壓系統降低40%。
固定腳輪：
直線糾偏系統：通過電磁制動器實時調整輪體角度，直線度偏差降低至0.05mm/m。
5.2 綠色材料應用
活動腳輪：
生物基聚氨酯：輪體材料中可再生資源占比達30%，碳足跡降低25%。
碳纖維支架：重量減輕40%，能耗降低15%。
固定腳輪：
再生鋁合金：支架材料中回收鋁占比超70%，能耗降低50%。
水性涂層：VOCs排放降低90%，符合歐盟REACH法規。
六、結語：從功能差異到系統化解決方案
活動腳輪與固定腳輪的本質區別，源于其“自由轉向”與“定向運動”的核心設計邏輯。在設備選型中，需綜合考慮負載、運動模式、環境適應性及成本等因素，構建“活動腳輪+固定腳輪”的組合方案。例如，在AGV中采用“2萬向輪+2定向輪”布局，可兼顧靈活性與穩定性；在醫療設備中采用“3萬向輪+1定向輪”設計，可實現精準定位與直線推送。
未來，隨著工業4.0與智能物流的發展，腳輪將向“智能化、綠色化、模塊化”方向演進。企業需通過技術創新與場景化應用，推動腳輪從單一部件向“移動系統解決方案”升級，為全球制造業轉型提供底層支撐。
